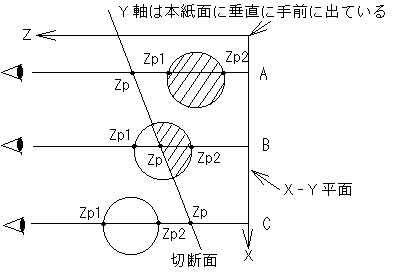

図１．空間充填模型の切断のアルゴリズム
Return
２．開発環境
本体： Sun Microsystems SPARC Classic(メインメモリ32MB,HDD424MB+424MB)
OS名： 日本語Solaris Ver.2.1
ソース言語： Ｃ言語
ライブラリ： XView Ver.2.0(インターフェース部分),
Xlib(グラフィックス部分)
３．部分切断のアルゴリズム
今回、新たに付け加えた部分切断のアルゴリズムについて説明する。部分切断の前に空
間充填模型の切断のアルゴリズムについての詳細は参考文献1)に記述してあるが、以下に
簡単に説明する。下の 図１において、xy平面に立てた垂線(視線)が切断面と交わる点のz
座標値をZp,球との交点のz座標のうち、最大値をZp1,最小値をZp2とおく。ここでは、切
断面の左側を削除するものとする。ここで、Zp1<Zpのとき(Aのとき)、球全体が見えるこ
とになり、Zp2<Zp<Zp1のとき(Bのとき)、球の切り口が見えることになり、Zp<Zp2のとき
(Cのとき)、球は切断によって除去の対象としないことで実現できた。
部分切断の機能は、次のように行う。先ず全ての原子について、切断を行わないかのフラグを
あらかじめ付けておき、もしフラグが立っている時は、その原子がたとえBやCの状態にあったとしても、
切断または除かれることがなくなる。
４．プログラムの機能
本プログラムはUNIXのオペレーションシステム(OS)であるSolarisのOpenWindowsの下で
動作する。まず起動すると、図２のようなメインメニューパネルと２枚の表示ウィンドウ
が現れる。機能選択は、下の図２に示している、メインメニューパネルのボタンをマウス
で操作することによって行う。
(1)データの入出力機能
<FILE>メニューの<OPEN>を選択する事により、原子座標および結合表ファイルの読み込
みを行う。読み込みが完了すれば、ワイヤーモデルが表示される。 また、<SAVE>を選択
する事により、回転などで変更された座標データの保存が可能である。なお、ファイル名
の入力はキーボードから行う。
(2)分子模型の表示形態
<DISPLAY>メニューの<WIRE FRAME>,<SPACE FILLING>,<BALL & STICK>をそれぞれ選択す
ると、原子間結合を線のみで表すワイヤー・フレーム、原子を実際の原子半径（Van der

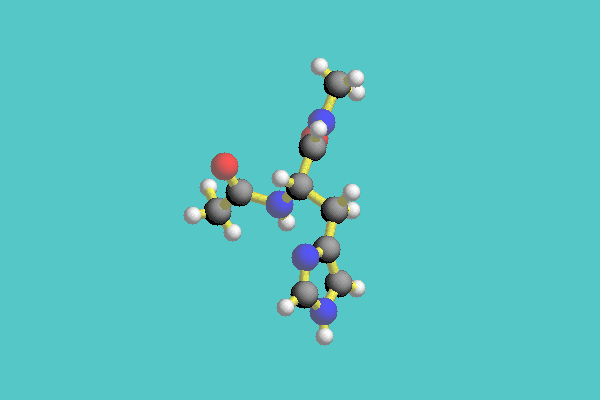

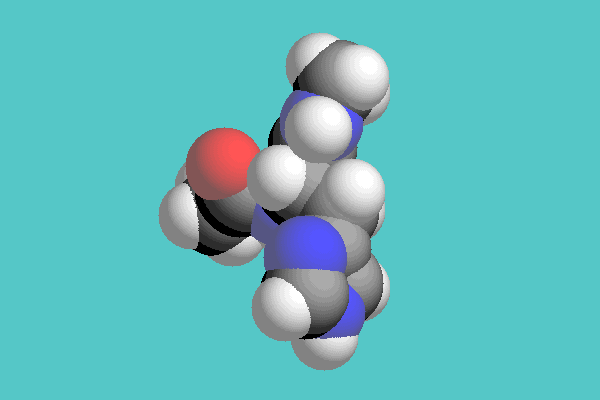

waals半径)に比例した球で表す空間充填模型（図３)、原子を球で、原子間結合を棒で表す球棒模
型（図４）を表示することができる。また、<CLIPPED SF>,<PARTIAL CLIPPED SF>は後に説明する
空間充填模型の切断図形を表示する。
(3)分子の回転機能
<ROTATION>メニューを選択すると、ワイヤーフレーム模型で分子全体を回転させることができる。
<AXIS>,<BOND>,<PLANE>はそれぞれ各座標軸を中心とする回転、二原子を通る直線を中心
とする回転、三原子を通る平面の法線を中心とする回転を行うことが可能である。回転軸
を指定するための原子の番号の入力はキーボードとマウスの両方で行え、指定した原子は

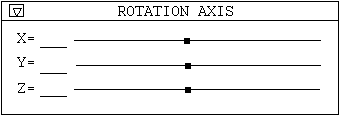

赤い丸で示される。また、スライダーバー（図５）をマウスでドラッグする事により、リアルタイムに回転させることができる。
(4)切断図形の表示
<DISPLAY>メニューの<CLIPPED SF>を選択すると、空間充填模型を特定の平面で切断し
た図形を表示できる。切断平面は１平面と２平面を指定することができる。１平面の場合
および２平面の場合の第１平面は、その平面上にある３原子によって指定できる。２平面
の第２平面は第１平面と独立、直交、および平行の３種類の指定が可能である。
切断平面は、<PLANE>ボタンを選択すると表示されるウィンドウで指定する。 また、
今回新しくつけ加えたられた機能<PARTIAL CLIPPED SF>を選択すると、特定の原子を切断
せずに残したまま、切断図形を表示できる。これは、例えば、シクロデキストリン包接化
合物中のキシリジン分子を見たいとき、従来の切断ではキシリジン分子までも切断してし
まい、識別しにくくなっていた（図６）。
そこで今回追加した<PARTIAL CLIPPED SF>を用いてキシリジン分子を残して切断すれば
キシリジン分子は切断せずに残すことができるので、非常に分かりやすくなる（図７）。
切断しない原子の指定は、<PARTIAL>ボタンを選択すると表示されるウィンドウで行う。
切断しない原子の番号のボタンをマウスで選択すると、切断せずに残す部分が、赤線で表
示される。

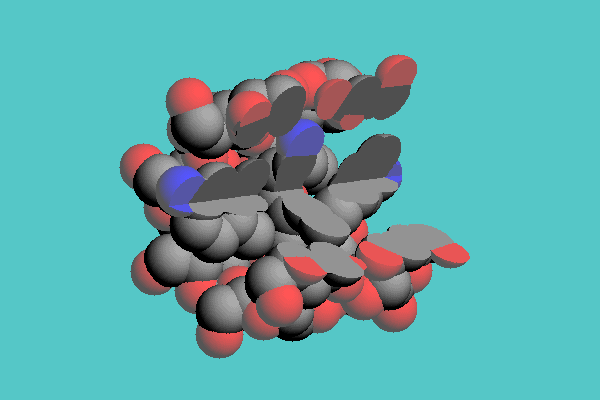

図６ シクロデキストリンの切断表示 <Clipped SF>

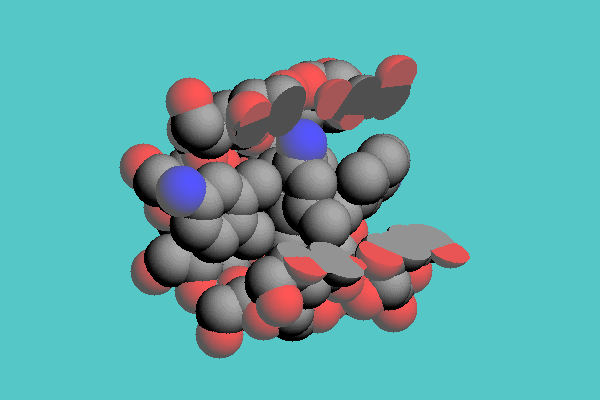

図７ シクロデキストリンの部分切断表示 <Partial Clipped SF>
(5)表示ウィンドウの切り換え
分子構造模型の表示は２つのウィンドウに行える。ウィンドウの切り換えは<WIN-1>、
<WIN-2>ボタンで行う。
(6)その他の機能
<OPTION>メニューには、<COLOR>,<RADIUS>,<LIGHT>,<PRINT>がある。
<COLOR>は原子の色と球棒模型の結合の色、および背景の色を変更する事ができる。色
は数字によって指定し、0=黒,1=青,2=赤,3=紫,4=緑,5=水色,6=黄,7=白となっている。
<RADIUS>は空間充填模型と球棒模型における各原子の半径をそれぞれ変更できる。
<LIGHT>は光源方向の設定ができる。この光源方向はベクトルのX,Y,Z成分で表されている。
<PRINT>は分子の原子座標と結合表を表示することができる。通常はコマンドツールのウィンドウに表示される。
５．考察
UNIXワークステーションは高度なGUI(グラフィカル・ユーザー・インターフェース)環境を実現しており、
マルチウィンドウ、アイコンとマウスによる操作などユーザーフレンドリーなインター
フェースをもっている。当然今回の移植にあたっては、これらの特徴を生かすことを第一
の目標とした。しかし、以前行ったMacintoshなどのGUI環境をもつ機種への移植2),3)では、
分子構造を表示するための計算の本質的な部分よりもむしろユーザーインターフェースの
作成に労力を必要とする事が判明している。そこでMS-Windowsへの移植の際には開発言語
にC++を用い、ユーザーインターフェースの構築にあたってはBorland社提供のクラスライ
ブラリ(Object Windows)を用い、労力の軽減を図った3)。
今回のワークステーションへの移植では、GUIの作成には、Open Windows環境で使用す
るXViewを用いた。XViewとはOPEN LOOKに準拠したGUIを簡単に作成するためオブジェクト
指向のGUIツールキットであり、これを用いることによってＣ言語での開発が可能となっ
た。その結果、座標データの入出力時のファイル名の入力等、一部を除いてマウスを使っ
たGUIアプリケーションを実現することができた。
６．参考文献
(１)中野英彦："分子グラフィックス"、サイエンスハウス、(1987年)
(２)中野英彦、谷昭範、向田公昭、山名一成、三軒 齊：第6回化学PCソフトウェア研究討
論会講演要旨集、18(1991年)
(３)中野英彦、松井淳、山名一成、三軒 齊：化学ソフトウェア学会'92研究討論会講演要
旨集、16(1992年)
